滚动轴承的装配方法及注意事项

1、滚动轴承的装配方法

滚动轴承的装配方法应根据轴承的结构、尺寸大小和轴承部件的配合性质来确定，装配时的压力应直接加在待配合的套圈断面上，而不应通过滚动体传递压力。

①圆柱孔轴承的装配。

a．当轴承内圈与轴为紧配合，外圈与壳体孔为较松配合时，应先将轴承装在轴上。压装时，在轴承端面垫上铜或软钢的装配套筒，如图1所示，然后把轴承一起装入壳体中。

b．当轴承外圈与壳体孔为紧配合，内圈与轴为较松配合时，应先将轴承压人壳体中，如图1示。此时，套筒的外径应略小于壳体孔直径。

c·当轴承内圈与轴、外圈与壳体孔都为紧配合时，装配套筒的端面应制作成能同时压紧轴承内、外圈端面的圆环，

如图1所示，使压力同时传到内、外圈上，把轴承压到轴上和壳体中。


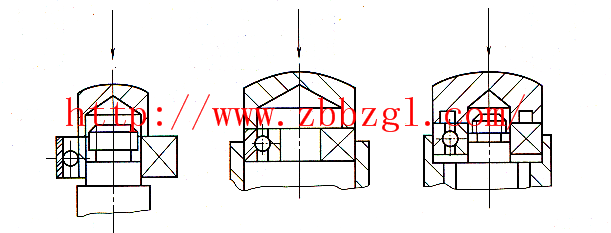

                                  图1 用压力法安装圆柱孔轴承

                                                  图2  圆锥滚子轴承游隙的调整


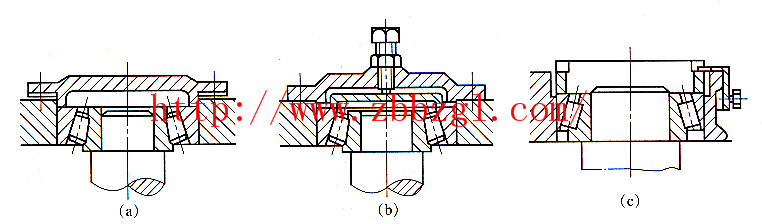

  d．对于圆锥滚子轴承，由于外圈可以自由脱开，装配时把内圈和滚动体一起装到轴上，把外圈装在壳体中，然后再调整游隙，如图2所示。压入轴承时的方法和使用的工具，可根据配合过盈量的大小确定。

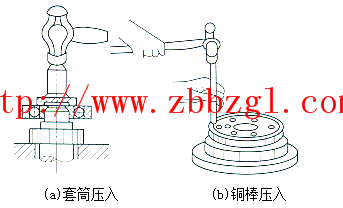

当配合过盈量较小时，可用锤子敲击压人轴承。图3 (a)所示为用锤子敲击套筒压入；图3(b)是将铜棒放在轴承的内圈和外圈上，用锤子对称地敲击铜棒，将轴承均匀压入。

当配合过盈量较大时，可用压力机压人轴承，压人时应放上套筒。如图3所示为用杠杆齿条式压力机压入轴承。

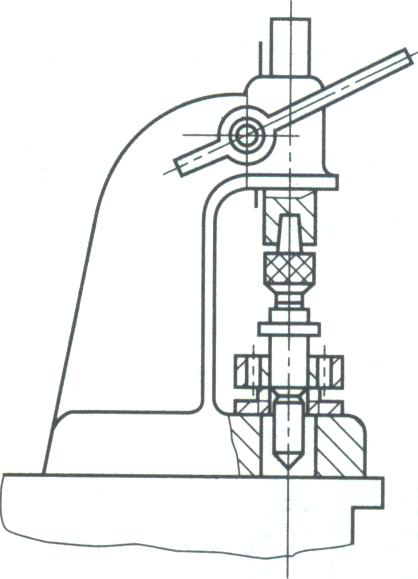

图3     杠杆齿条式压力机压入轴承

图4  杠杆齿条式压力机压入轴承

当配合过盈量很大时，可用温差法装配轴承的温差法装配是将轴承放在油浴中加热到80-100℃，然后进行装配。为避免轴承；触到比油温高得多的箱底，形成局部过热，同时避免轴承被箱底沉淀的脏物污染，轴承加热时应搁在油箱内的网格上，如图5所示。小型轴承可以挂在油中加热，如图5(a)所示。对于两厕带防尘盖、密封圈或涂有防锈润滑油脂的轴承，则不能采用温差法装配，如采用轴冷缩去装配，轴的温度不得低于80℃

②圆锥孔轴承的装配。

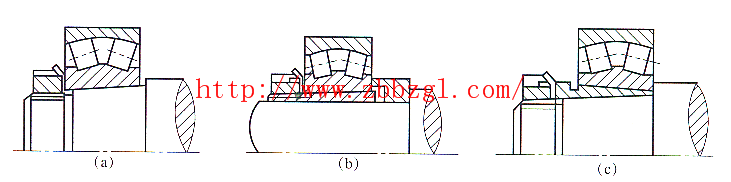

a．当圆锥孔轴承的过盈量较小时，可以直接装在有锥度的轴颈上，或装在紧定套和退卸套的锥面上，如图6示。

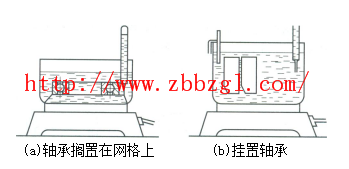

图 5  轴承在油箱中加热的方法

    图6   圆锥孔轴承的安装

    b．当圆锥孔轴承的轴颈尺寸较大或配合过盈量较大，同时轴承又需要经常拆卸时，常采用液压套合法聋配，如图7所示。

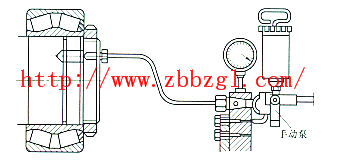

图7   液压套合法装配轴承

    ③推力球轴承的装配。推力球轴承有松环和紧环之分，装配时应注意区分。松环的内孔比紧环的内孔大，与轴配合有间隙，能与轴相对转动，装配时松环应靠在静止零件的平面上。紧环与轴配合较紧，与轴相对静止，装配时应使紧环靠在转动零件的平面上。
    如图8所示，右端推力球轴承的紧环靠在轴肩端面上，左端的紧环靠在圆螺母的端面上；如果不这样，会使滚动体丧失作用，

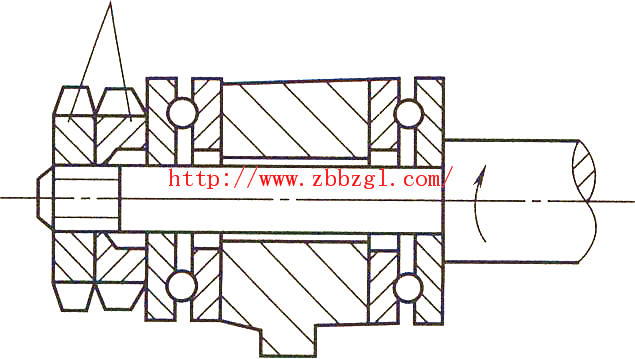

图8   推力球轴承的装配与调整

同时会加速配合零件的磨损。此外，推力球轴承的游隙可以用圆螺母来调整。

2、滚动轴承的装配注意事项

①在滚动轴承的装配过程中，应保持环境清洁，以免污染轴承。

②在同轴的两个轴承中，必须有一个轴承的外圈（或内圈）可以在热胀时产生轴向移动，以免轴和轴承产生附加应力，严重时会使轴承咬住。

③滚动轴承上标有代号的端面应装在可见的部位，以便于今后的检修。

④轴颈或壳体孔台肩处的圆弧半径，必须小于轴承的圆弧半径。

⑤装配后，轴承在轴上和壳体孔中不能有歪斜和卡住现象，运转应灵活，无噪声，工作温度不得超过150℃。
