摘要：在现场的实际改造中：虽然水阻柜存在以上缺点，但是客户在水阻柜改造变频时还是会保留工频水阻启动的模式。

一、水阻柜原理

水阻起动柜是近年来运用比较广泛的电机起动设备。水阻，也就是液体电阻（在水中添加电解粉构成水电阻），顾名思义就是在电机定子回路（鼠笼型电机）或转子回路（绕线式电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零，将液阻自动切除，电机投入正常运行，每小时最多可以启动2-3次。

二、运动过程

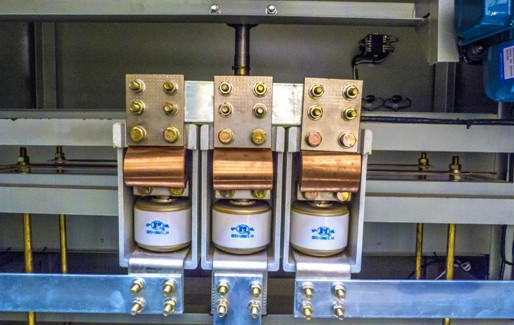

水阻柜运行过程：高压开关柜合闸的同时，水阻柜接收到高压开关柜的合闸信号，水阻柜动极板自上而下开始运行，在设定的时间内动极板运动过程中电阻值逐渐下降，当电阻接近于零时，通过一个限位开关，使水阻柜内的真空接触器吸合，将水电阻短接掉，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。

三、水阻柜缺点

水阻的效率低，只能做软启动。如果作为调速，必须将水阻柜箱体（液体电阻部分）长期带电，一旦出现箱体漏液或者液体电阻减少或者干枯，必出现生产事故或者安全事故。并且由于箱体液体电阻长期带电，发热严重，要有外围散热设备才能维持运行。所以相对人力维护成本也会增加。

四、水阻柜的改造方式

在现场的实际改造中：虽然水阻柜存在以上缺点，但是客户在水阻柜改造变频时还是会保留工频水阻启动的模式。

（一）一般水阻柜有两种改造方式，按照电机的不同，分为两种水阻串接方式

1、转子串水阻
 即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动。
2、定子串水阻
 即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动。

即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软起动的目的。
