振动诊断方法概述

利用振动信号对故障进行诊断，是设备故障诊断方法中最有效、最常用的方法，机械设备和结构系统在运行过程中的振动及其特征信息是反映系统状态及其变化规律的主要信号，通过各种动态测试仪器拾取、记录和分析动态信号，是进行系统状态监测和故障诊断的主要途径．

统计资料表明，由于振动而引起的设备故障，在各类故障中占60%以上，据国内外报道，用振动的方法可以发现使用中的航空发动机故障的34%，可节约维修费用70%．

利用振动检测和分析技术进行故障诊断的信息类型多，量值变化范围大，而且是多维的，便于进行识别和决策，例如频率范围可以从0.01赫到几万赫，加速度可以从0.01g到成百上千个g，这就为诊断不同类型的故障提供了基础．

随着近代传感技术、电子技术、微处理技术和测试分析技术的发展，国内外已制造了各种专门的振动诊断仪器系列，在设备状态监测中发挥了主要作用，振动检测方法便于自动化、集成化和遥测化，便于在线诊断、工况监Mt、故障预报和控制，是一种无损检验方法，因而在工程实际中得到广泛应用．

振动检测和诊断系统的框图如图所示，可以实现对设备的在线监测和诊断，可直接检测系统的动态响应信号作为原始信息，利用系统上某些对故障敏感点振动信号的变化规律来检测系统的状态或寻找判断故障源．

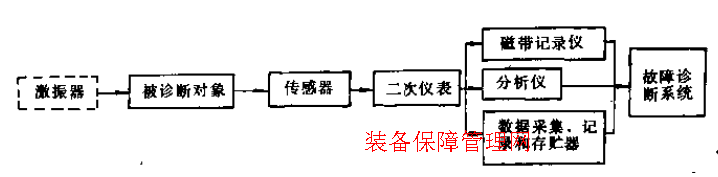

图1  振动检测系统

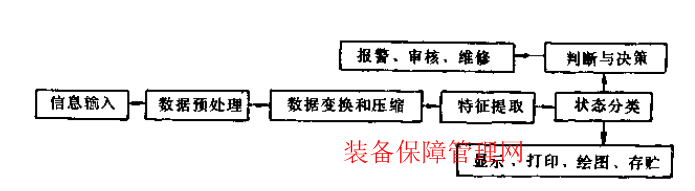

图2  振动诊断系统


需要对结构进行故障诊断，则尚需利用激振系统使被诊断对象产生某种振动，进行系统的动态实验．被检测的振动信号可直接连到不同类型的检测仪或分析仪上进行实时状态监测和诊断，也可录到磁带记录仪上或联于数据采集、记录和存贮器上，以备进行深入的故障诊断分析．其中振动诊断系统如图2所示，该系统既可与前述的检测系统联机在线使用，也可脱机离线使用．
