交流接触器的基本结构

1．电磁机构

交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环）、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式，衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

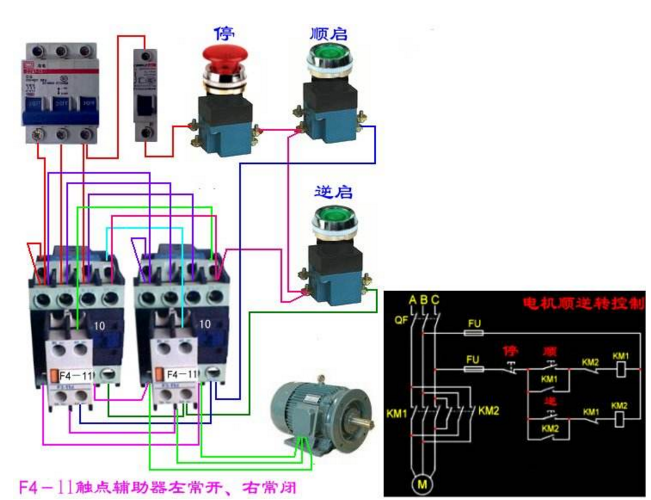

2．触头系统

交流接触器的触头可分为主触头和辅助触头。主触头用于接通、断开电流较大的负荷电路即主电路。所以，主触头截面积较大，一般为平面型。辅助触头截面积较小，一般为球面型，用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

3．灭弧装置

交流接触器的主触头在切断具有较大感性负载的电路时，动、静磁头间会产生强烈的电
弧，灭弧装置可使电弧迅速熄灭，减轻电弧对触头的烧蚀和防止相间短路。交流接触器的灭孤
装置有电动力灭弧、纵缝灭弧、磁吹灭弧等几种。

4．外壳及支持部件

外壳及支持部件对交流接触器的各部分起连接、固定和传动等作用，使交流接触器成为一个整体，保证交流接触器各部分正常工作。
