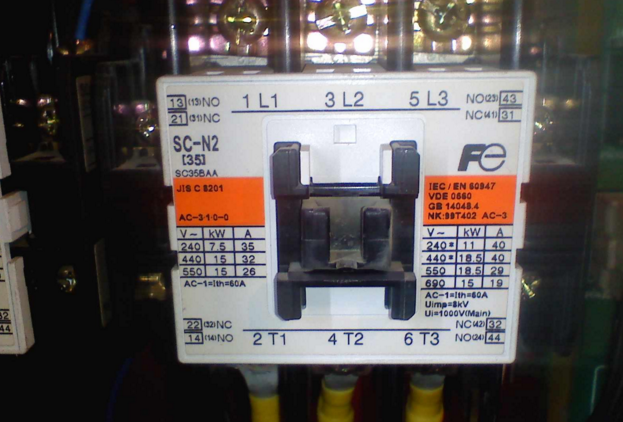

电气知识 - 接触器故障诊断要点




1、通电后接触器不能吸合或吸合后断不开。当接触器不能吸合时，首先检查电磁线圈两端有无电压。如无电压，说明故障发生在控制回路，可根据具体电路检查处理。如有电压低于线圈的额定电压，使线圈产生的电磁力不足，这时应更换线圈或改接电路。如有额定电压，多数情况是线圈本身可能开路，应用万能表测量线圈电阻，线圈开路应更换。接触器运动部分的机械机构及触头卡住使接触器不能吸合，可对机构进行检修调整，调整灭弧罩或触头位置，消除故障。

当转动主轴生锈、歪斜会造成接触器通电后不吸合，应拆开检查，清洗转轴及支撑杆，组装时应保证转轴转动的灵活性或更换配件。接触器吸合一下又断开，原因是自锁回路中的辅助触头接触不良，使电路自锁环节失去作用，检修动合辅助触头，保证接触良好。

2、 接触器吸合不正常，接触器吸合缓慢，触头不能完全闭合，铁芯吸合不紧而产生异常噪声等不正常现象。控制回路的电源电压低于85%额定值，电磁线圈通电后所产生的吸力不足，难以使铁芯吸合，引起接触器吸合缓慢或吸合不紧，应检查控制回路电源电压，设法调整到额定电压。

3、 接触器主触头过热或熔焊。一般是接触不良，通过电流过大造成。接触器吸合过缓慢或有停滞现象，触头停滞在似接非接触位置上，或者触头表面严重氧化及灼伤，使接触电阻增大都会使触头过热，应清理主触头表面的氧化物，可用细锉轻轻锉平，保证接触良好。

负荷侧有短路点，吸合时短路电流通过主触头，会造成主触头熔焊。应检查短路点，排除故障。接触器三相主触头闭合时不同步，某两相主触头受特大起动电流冲击，也会造成主触头熔焊a应检查主触头闭合状态，调整动静触头间隙达到同步接触。

4、接触器断电后铁芯不能释放，因接触器长期运行，较大的撞冲使铁芯板面变形，铁芯磁极面上的间隙逐渐消失，使线圈断电后钦芯产生较大剩磁，将使动铁芯粘附在静铁芯上，造成接触器断电后不能释放，用细锉锉光铁芯接触面，保证间隙不大于0.15—0.2mm。
