常用电工仪表 - 万用表使用方法

1．万用表的用途

万用表是电工最常用的仪表之一，可用它来测量交流电流、电压，直流电流、电压；电阻和音频电平等量；有的万用表还可测量电容、电感、功率、电动机转速和晶体管的某些参数。

万用表的型式很多，功能齐全。目前除传统的模拟式（指针式）万用表外，还有晶体管万用表和数字万用表。数字万用表由于其测量准确度高、消耗功率小、过载能力强、读数迅速直观、测量功能更多，得到了越来越多的应用。

2．万用表的使用方法

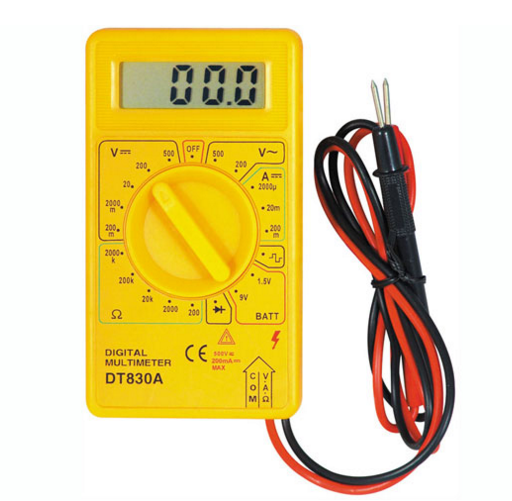

模拟式万用表是一种整流式仪表，其结构由表头（磁电式测量机构）、测量线路和功能与量限选择开关组成。图所示为MF30型万用表的外形图，其使用方法如下。

1)万用表表笔的插接。

测量时将红表笔插入“十”插孔，黑表笔插入“一”插孔。

2)交流电压的测量。

测量前将转换开关转到对应的交流电压量程档；测量时表笔不分正负，将两表笔并联在被测电路或被测元器件两端，观察指针偏转，读数。

3)直流电压的测量。

测量前将万用表的转换开关转到对应的直流电压量程档；测量时用红表笔接触被测电压的正极，黑表笔接触被测电压的负极，观察指针偏转，读数。测量时表笔不能接反，否则表头指针反方向偏转易撞弯指针。

4)直流电流的测量。

测量前将万用表的转换开关转到对应的直流电流量程档；测量时按电流从正到负的方向，将两表笔串联接人被测电路中，观察指针偏转，读数。

5)电阻的测量。

将万用表的转换开关转到对应的欧姆量程档，测量前或每次更换倍率档时，都应重新调整欧姆零点，即将两表笔短接，调节调零旋钮，使指针指在欧姆标度尺“0”位上；测量时用两表笔接触被测电阻的两端，观察指针偏转，读取欧姆标度尺上的数，将读取的数乘以倍率数就是被测电阻的电阻值。

6)晶体管极性的判断。

用万用表的电阻档，可通过测量二雾管的正反向电阻测出二极管的歉性。黑表笔接表内电池的正蹶，红表笔接负极，若测得的电融小（几百。几千Q），则黑表豁连接的一端是二极管的正极，峨笔所接一端为二极管的负极；若测得的电阻很大（几百KQ~∞），则黑表笔连接的一端是二极管的负极，红表笔所接一端为二极管的正极，测得的正反向电阻相差越大越好，如相差不多则说明二极管不好或损坏了。

同样用万用表的电阻档可判断三极管的极性。首先判断基极，测试时假定某一管脚为基极，将黑表笔接“基极”，红表笔分别接触另两极，如果测得均为低电阻，则黑表笔接触的就是基极b，且为NPN型（若均为高电阻，则为PNP型），若两次测得的电阻相差很大，可另选一管脚为假定基极，重测，直到符合上述条件为止。

然后判断集电极c和发射极e，若确定为NPN型和基极后，在剩下的两管脚中先假定一个集电极，另一个为发射极，用R×100或Rxlk档，测得的数值越大，表示Ice0越小，同时再用浸湿的手指捏住c、b两极（但不能将e、b直接接触），相当于在c、b间接入一个大电阻，则e、e间的电阻应明显减少，减少得越多则表明放大能力越好，并记住指针偏转了多少，然舌把c、e对换，再测放大能力，两次电阻小的那一次的假设是正确的。对于PNP型三极旨，也可根据上述方法判定c、e两脚。

7)使用模拟式万用表的注意事项：

使用前观察表头指针是否处于零位，若不在零位则先阅零；测量前一定要注意正确选择测量项目和量程档，量程最好选择使指针在量程的1/2。2/3范围内；测量中严禁旋转转动开关；电阻测量必须在断电状态下进行；读数时要认清所对应的读数标尺，眼睛位于指针正上方；使用后要将转换开关旋至交流电压最高量程位上。
