PLC的故障分析与日常维护


当PLC的软件不正常时，主要看CPU的RUN状态是否正常，不正常则进行CPU清除后重新下载控制程序。

当PLC硬件不正常时则要按以下顺序进行检查工作：

1、查看PLC电源是否有电：有电则测量电压是否在+24V的±5%范围之内，有电且正常，则进行下一步;有电不正常则进行电源模块的输出端与输入端进行检测，若输出端不正常而输入端正常，则更换模块;若输入端不正常，则进行输入端的逆流法则进行相应检查，如进行24V交直流变压器的输入电压端的交流电压220V的±10%检查，正常，则更换直流24V变压器。

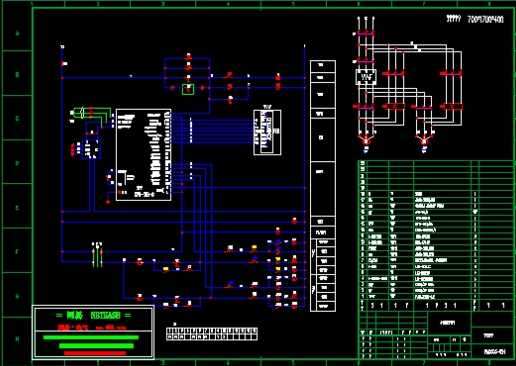

无电则按迹寻踪，借助原理图+现场布置总图+接线图纸，检查给电源模块供电的各种电器器件的输出端的接线是否正确，不正确，重新接线;正确用万用表则检查空气开关的进线端与出线端有无正常供电，无正常供电，查明是外界还是自身原因，若为外界则是电压不足还是根本无电压，或负载过重，又或严重过流等等的分析，一直到将事故排除正常供电为止;若为本身器件坏则更换之。

2、了解过CPU工作模式及优先级：高优先级有STOP、HOLDUP、STARTUP(WARMRESTART、COLDRESTART);低优先级有：RUN、RUN-P(PG/PC的在线读写程序)。查看CPU是在RUN模式，或是在STOP模式，又或是RUN模式的闪烁状态和STOP模式兼有的保持模式或叫调试模式。

如果仅是RUN模式则CPU和各板为正常进行第3步。如果是保持模式出现，可能是运行过程中用户程序出现断点而处于调试程序状态，或在启动模式下断点出现，对此情况重新调试好程序，再次将控制程序下载到CPU中方可。

如果是STOP模式，目测引起STOP的原因分析：

A、无电，分析无电原因，是因为供电部门出问题，还是异常掉电(因有有1K3AH的UPS保证很少发生异常掉情况)，通常情况下为检修拉电了，待检修结束后进行人工送电。再利用PLC的在线功能将CPU的工作模式从STOP转换为RUN;

B、CPU坏，更换新的好的同种类型同版本的CPU;

C、有板子坏了，有序进行板子的更换。对于硬件更换时要注意使用与原来的器件相同的产品同型号、同版本来进行，否则会造成实际的PLC配置与相应编程软件中硬件配置数据库中硬件配置不同而无法进。

3、进行各个主板和扩展板上的通迅电缆检查和各模块各LED灯的检察，看是否有坏模块出现fault灯亮，若有则该模块不正常。

对于数字量输出模块上各点其实与现实生活上的电灯开关是一样的功能且为常开点，所以在线检修该模块的任一点时，只要在无接线时且该地址在控制程序不给输出信号时来检测其通不通就可以了，若通，则该点不正常，不通则正常;不正常时要进行硬件连接线的另选点重接工作;另外我们也可以用新模块进行更换后，对替换下来的模块的点进行测量通断状态，通，则该点坏，不通该点为好。

对于数字量输入模块的点当于导通的线圈，为常闭状态，它可以在线或下线检测，用表检测若是坏点的话则是不通的状态，则换点重接线;好点则为通状态。

只要对硬件接线重新换点重接后均要用相应编程软件对控制软件进行0X或1X地址替换工作。对于模拟量输入模块是与数字量输入模块相同，每个通道都相当于一根导线形式，也就是说相当于常闭点，所以检测通道好坏的方法为用表的测通断功能来检测，当通状态时为好，断状态时为坏通道;模拟量输出模块的检测方法与数字量输出模块相同。

若坏通道则对硬件接线需要更换通道与并同时替换控制程序中的相应3X或4X地址;另外对于模拟量模块则要进行量程块的选择的检查，保险丝是否断开的检查等工作。

软件配置是否正常，一般为电压1～5V或电流4～20mA，这根据所用的传感器与智能转换器类型来选择。进行过硬件点或通道更换工作后条件允许的话均要STOP PLC的CPU，再重新下载程序，若条件不允许则直接用更新变化来下载变化的程序而不停CPU。对于不用的输入模块的好通道/好点与最后一个已用的一好通道/好点进行串联或在软件中进行特别设置。

日常清洁与巡查包括经常用干抹布和皮老虎为PLC的表面及导线间除尘除污, 以保持PLC工作环境的整洁和卫生; 经常巡视、 检查PLC的工作环境、工作状况、自诊断指示信号、编程器的监控信息及控制系统的运行情况，并做好记录, 发现问题及时处理。

在日常检查、记录的基础上, 每隔半年(可根据实际情况适当提前或推迟)应对PLC做一次全面停机检查, 项目的内容有检查电源电压，周围环境的温度和湿度等。
